DB-Werk Kassel 2D/3D-Berechnung im Rahmen des Überflutungsaudits der DB

Aufgabenstellung

Der Klimawandel schreitet voran, und die damit einhergehenden extremen Wetterereignisse, wie Starkregen, Hitzewellen und Dürren werden häufiger und intensiver. Forschungen dazu kommen u.a. zu dem Ergebnis, dass sich in Westeuropa die Wahrscheinlichkeit extremer Regenfälle durch den Klimawandel um das 1,2- bis 9-fache erhöht hat und die Regenintensität dabei zwischen 3 % und 19 % gestiegen ist.

Vor diesem Hintergrund werden mit Blick auf immer häufigere und intensivere Starkregenereignisse die Gebäude und die baulichen, infrastrukturellen und technischen Anlagen des DB-Konzerns im Rahmen eines Überflutungsaudits auf ihre Vulnerabilität durch Überflutungen untersucht und bewertet.

Aktueller Anlass war zudem das Starkregenereignis im Rahmen von Tief „Lambert“, das das Werk Kassel der DB-Instandhaltung am 22.06.2023 getroffen hat.

Im Rahmen des Überflutungsaudits wurde das Institut für technisch-wissenschaftliche Hydrologie GmbH (itwh) von der DB InfraGO AG mit der Durchführung detaillierter, gekoppelter Starkregenberechnungen beauftragt. Dabei war neu, dass die 2-dimensionale Oberflächenabflussberechnung nicht nur für die Bodenflächen der ca. 17 ha großen Anlage angewendet wurde, sondern dass besonders die Hallendächer der 4 größten Gebäude (6 ha Hallendachfläche) mit ihrer komplexen Struktur im digitalen Oberflächenmodell erfasst und entsprechend berechnet wurden.

Bearbeitungsumfang

• Übernahme Punktwolke aus aktueller Überfliegung mit einer Rastergröße von 10 x 10 cm
• Übernahme Kanalnetzdaten HYSTEM-EXTRAN 1D von der DB InfraGO AG
• Aufbereitung von (Stark-) Regendaten
• Bidirektional gekoppelte Berechnung Kanalnetz-Oberfläche

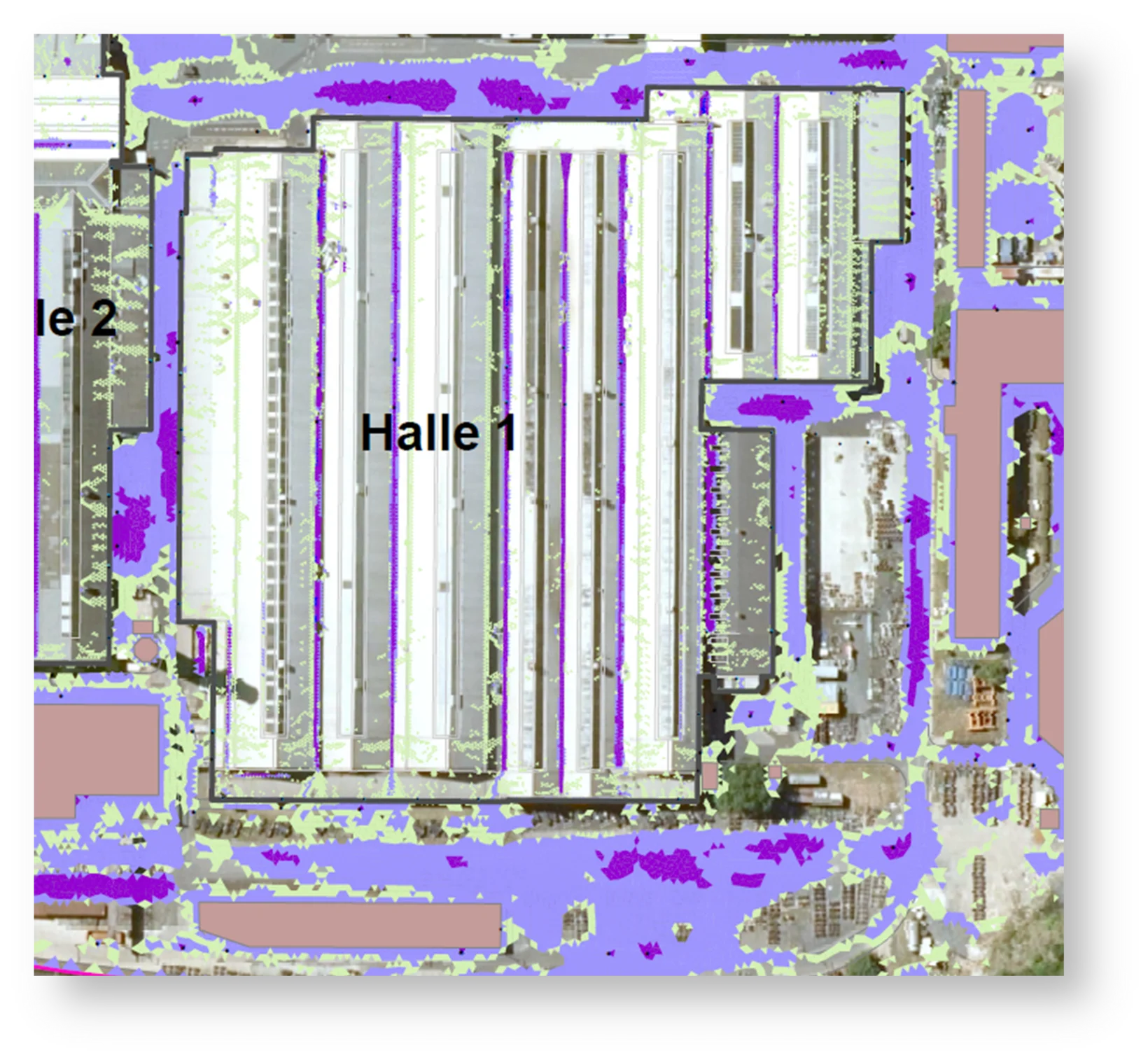

• Spezielle Betrachtung der Hallendächer 1 bis 4 mit Ermittlung und Auswertung aller Ergebnisdaten für verschiedene Kontrollquerschnitte und Betrachtungsräume
